拍擊篩

拍擊篩也叫拍擊式標準振篩機、拍擊式振篩機，是實驗室檢測粒度的專用設備，結構主要由機座、篩具與傳動機構等部分組成，適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查。

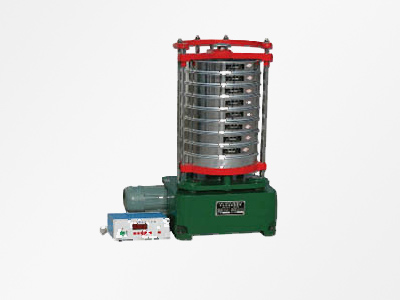

產品展示

拍擊篩視頻

試機視頻
檢測金屬粉末

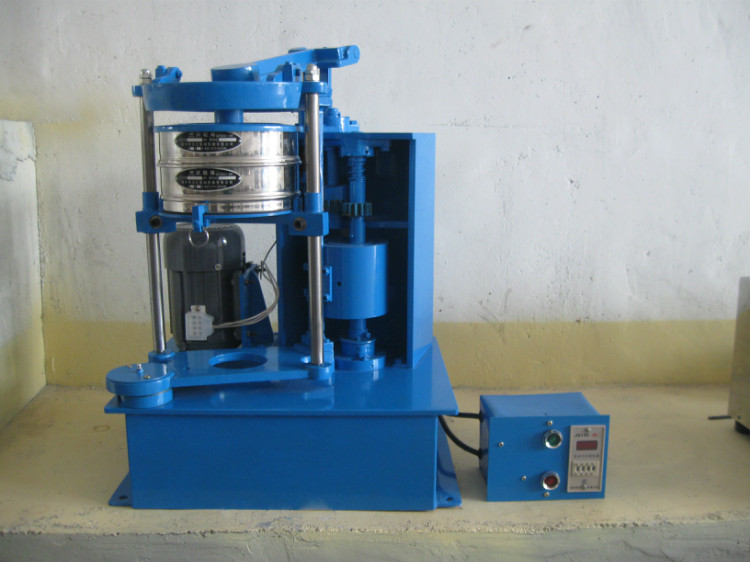

拍擊篩內部構造
使用步驟

拍擊篩工作原理

拍擊篩主要有機座、上蓋、回轉結構、振擊機構、夾緊機械與套篩組成，經過機械傳動，將旋轉運動轉變?yōu)楹Y板的往復運動，從而使篩具亦作同步擺同，同時配以重錘的周期迫擊，這樣在一定震動的頻率下達到篩具內物料的按網目分樣之目的。

拍擊篩原理圖

技術參數

序號	名稱	單位	數值
1	篩子直徑	毫米	φ200、φ100、φ75
2	篩子層數	層	7
3	200試驗篩	套	1
4	旋轉次數	次/分	290±6
5	拍擊次數	次/分	156±3
6	拍擊高度	毫米	38±6
7	底盤水平度	mm/min	≤0.6
8	旋轉行程	毫米	25
9	電動機	千瓦	0.37
10	外形尺寸	毫米	433432785
11	篩機重量	公斤	128
12	CR控制范圍	rpm	0.001～1500
13	CS控制范圍	rpm	10-7～1500
14	扭矩范圍	Nm	2×10-8～0.2
15	振蕩頻率	Hz	10-5～100
16	法向力	N	最小0.01，±5
17	溫度控制范圍	℃	-40～200
